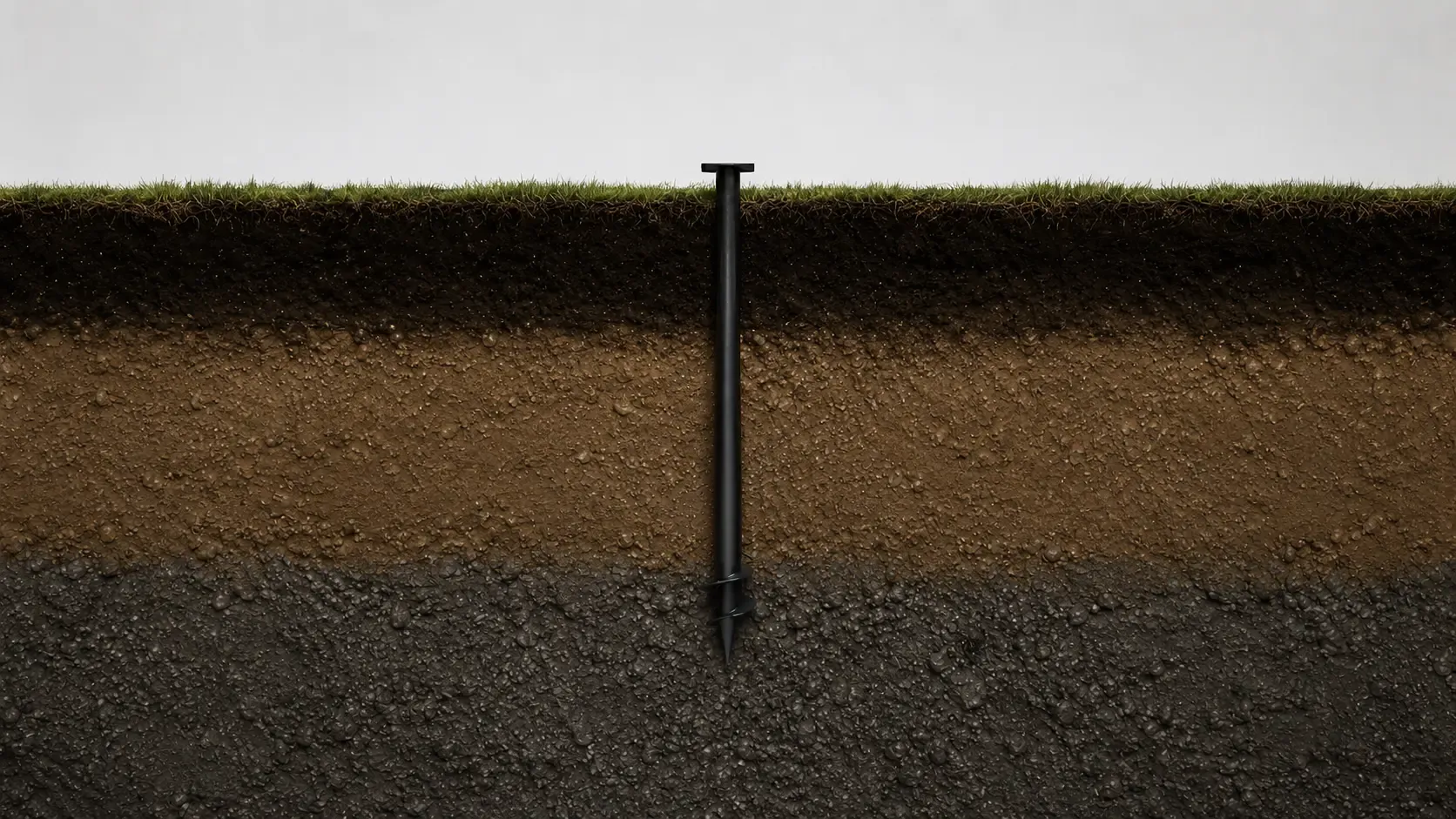

Конструкция винтовой сваи диаметром 89 мм и длинной 3000 мм
Винтовая свая диаметром 89 мм длиной 3000 мм со стенкой 3 мм — удлинённая стальная опора для свайно-винтовых оснований под лёгкие и средние малые конструкции. В её конструкцию входят трубчатый ствол диаметром 89 мм, винтовая лопасть 250 мм, нижний наконечник и верхняя монтажная часть под оголовок, стойку, лагу или обвязку.
Длина 3000 мм нужна, когда требуется глубже пройти верхний слой грунта, компенсировать перепад отметок или вывести верх свайного ряда на единый уровень. Ствол передаёт нагрузку от конструкции вниз, лопасть формирует опорную зону, а верхний узел соединяет сваю с фундаментной системой. При такой длине особенно важен контроль вертикальности: отклонение от оси меняет положение оголовка.
ствол — стальная труба диаметром 89 мм;
длина — 3000 мм;
толщина стенки трубы — 3 мм;
диаметр лопасти — 250 мм;
рабочая зона — нижняя часть с лопастью;
контроль монтажа — ось, глубина, высота верха, покрытие.
ГОСТ Р 59106-2020 определяет ствол винтовой сваи как полую трубу, которая обеспечивает глубину погружения, воспринимает нагрузки и изгибающие моменты. Для сваи 89 мм 3000 мм 3 мм это означает контроль прямолинейности трубы, сварного соединения лопасти и соответствия фактических размеров заявленному типоразмеру.
СП 24.13330.2011 и СП 50-102-2003 требуют учитывать совместную работу сваи и грунта. Поэтому свая 89 мм 3000 мм 3 мм применяется там, где конструкции нужна дополнительная глубина при умеренной расчётной нагрузке, но не заменяет сваи большего диаметра для тяжёлых объектов.
Узнайте количество
и варианты подходящих
винтовых свай
для вашей постройки
с монтажом в Железнодорожном

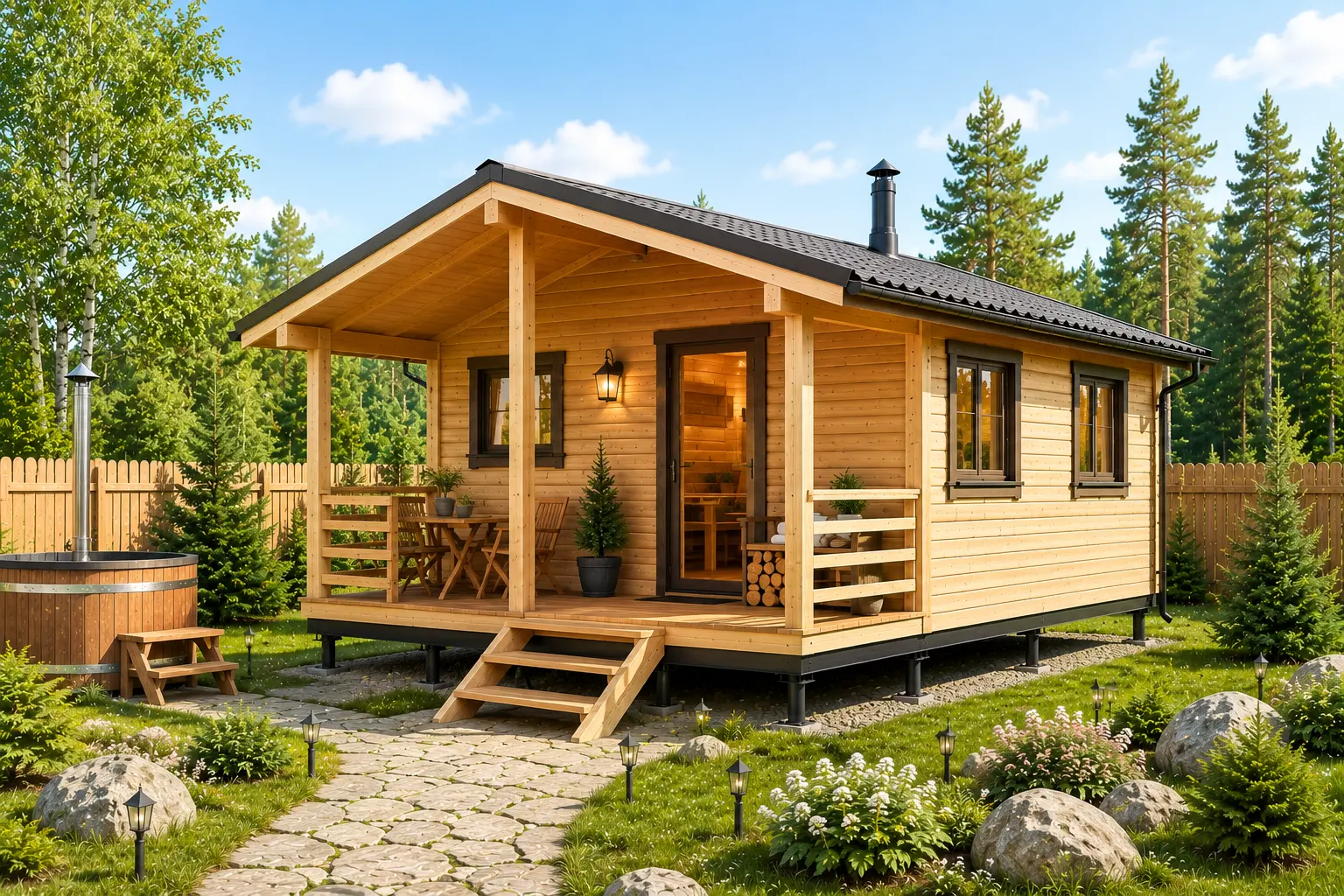

Область применения сваи диаметром 89 мм и длинной 3000 мм
Винтовая свая диаметром 89 мм длиной 3000 мм со стенкой 3 мм применяется на участках, где нужно пройти слабый верхний слой, влажную почву, насыпной грунт или небольшой перепад рельефа. Такой типоразмер используют под каркасные хозпостройки, лёгкие пристройки, открытые террасы, беседки, навесы, заборы и отдельные опоры под деревянные конструкции.
Длина 3000 мм помогает вывести оголовки на единую отметку и заглубить рабочую лопасть ниже нестабильной зоны, если это подтверждается условиями площадки. Но длина сама по себе не является достаточным критерием выбора: несущая способность зависит от плотности грунта, шага опор, массы сооружения, жёсткости обвязки, глубины промерзания и качества завинчивания.
применяется на влажных, рыхлых и неоднородных грунтах;
используется под террасы, навесы, заборы, беседки и лёгкие пристройки;
помогает компенсировать перепад рельефа;
требует контроля прямолинейности ствола и вертикальности установки;
при повышенных расчётных нагрузках проверяется расчётом свайного поля.
ГОСТ Р 59106-2020 задаёт требования к конструкции, сварке и защитным покрытиям винтовых свай. СП 50-102-2003 требует учитывать грунты и нагрузки при проектировании свайных оснований. СП 24.13330.2011 рассматривает работу свай в грунте, поэтому сваю 89 мм 3000 мм 3 мм выбирают по условиям участка и конструкции.
